Задача 951 Конденсатор колебательного контура...

slava191

16.04.2014

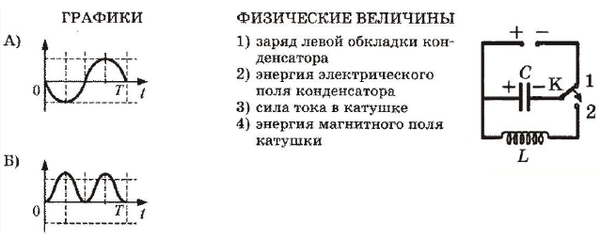

Конденсатор колебательного контура подключён к источнику постоянного напряжения. Графики А и Б представляют изменения физических величин, характеризующих колебания в контуре после переведения ключа К в положение 2 в момент времени t = 0. Установить соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут представлять. К каждой позиции первого
столбца подобрать соответствующую позицию второго и записать в таблицу выбранные цифры под соответствующими буквами.

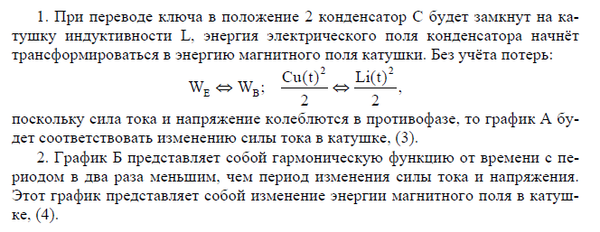

Ответ: 34
