Условие
Решение

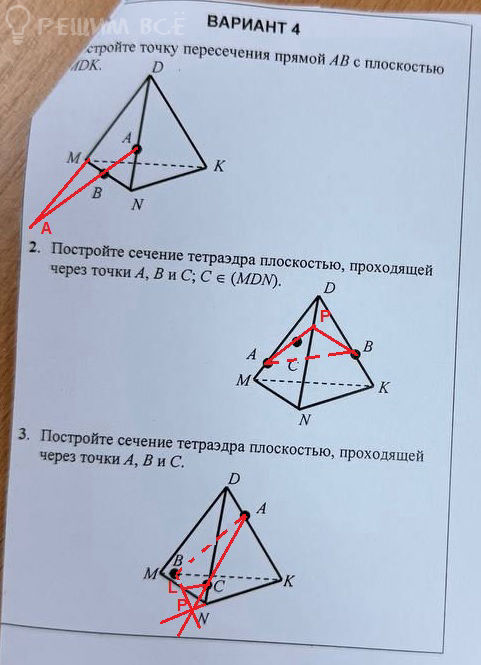

1) Прямая (AB) лежит в плоскости (MND), как и ребро MD.
Но ребро MD также лежит в плоскости (MDK).
Поэтому точка пересечения (AB) и (MDK) - это точка пересечения
(AB) и (MD).
Продолжаем прямую MD и получаем пересечение в точке A.
2) Проводим невидимый отрезок [AB] по задней плоскости (MDK).
Проводим видимую прямую (AC) и на пересечении с ребром DN
получаем точку P.
Проводим отрезок BP.
Сечение - треугольник ФИЗю
3) Проводим невидимый отрезок [AB] по задней плоскости (MDK).
Проводим видимую прямую (AC) по плоскости (NDK) и продолжаем ее дальше.
Также продолжаем дальше ребро NK.
На пересечении получаем точку P.
Проводим прямую (BP). Она пересекается с ребром MN в точке L.
Сечение - четырехугольник ABLC.
Отрезок BL на основании MNK - невидимый, LC - видимый.
