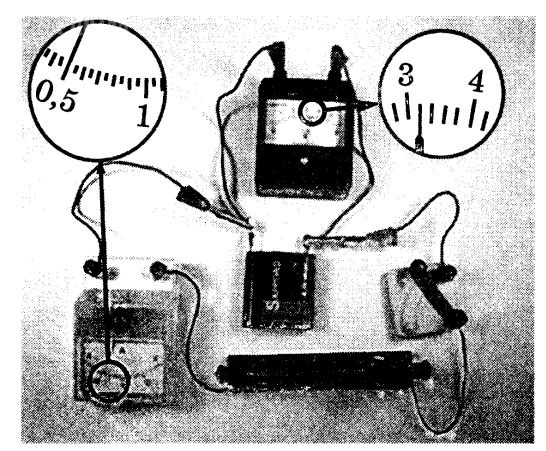

19) На рисунке приведена фотография электрической цепи по измерению сопротивления реостата. Абсолютные погрешности прямого измерения силы тока в цепи и напряжения на источнике равны половине цены деления амперметра и вольтметра. Каково по результатам этих измерений напряжение на источнике с учётом абсолютной погрешности измерений?

Ответ: (______ ± ______) В.

В бланк ответов № 1 перенесите только числа, не разделяя их пробелом или другим знаком.

68501b46d00c766c9c688611

6/26/2025 11:08:28 AM

★

1. Цена деления вольтметра
Между цифрами 3 и 4 отмечено 5 промежутков, следовательно
1 деление = (4 В – 3 В)/5 = 0,2 В.

2. Абсолютная погрешность прямого измерения
ΔU = ½ · цены деления = 0,1 В.

3. Отсчёт по шкале
Стрелка находится на 1 делении после отметки 3 В, т.е.
U = 3 В + 1·0,2 В = 3,2 В.

4. Результат с учётом погрешности
U = (3,2 ± 0,1) В.

В бланк ответа № 1 вписывается: 3,20,1
