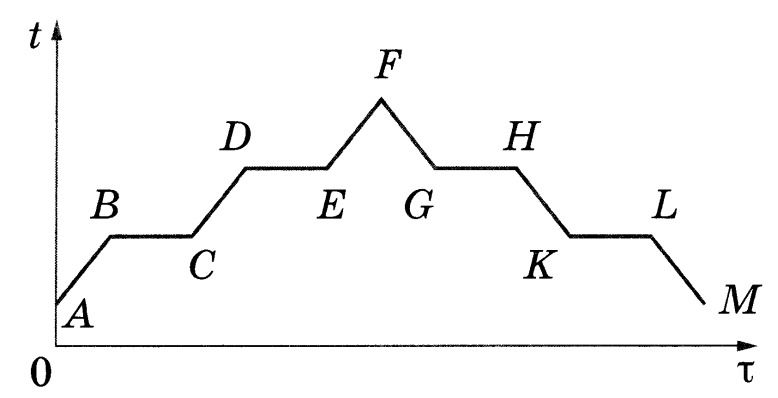

10) В цилиндре под поршнем находится твёрдое вещество. Цилиндр поместили в горячую печь, а затем выставили на холод. На рисунке схематично показан график изменения температуры t вещества с течением времени τ. Установите соответствие между участками графика и процессами, отображаемыми этими участками.

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

УЧАСТКИ ГРАФИКА
А) KL
Б) FG

ПРОЦЕССЫ
1) кристаллизация
2) охлаждение пара
3) плавление
4) конденсация

Ответ: А _____ Б _____

68501b46d00c766c9c688611

6/26/2025 10:36:59 AM

★

На графике изображены все основные этапы нагрева твёрдого вещества в печи, его превращения в жидкость и пар, а затем обратного охлаждения после извлечения цилиндра из печи.

1. Нагрев твёрдого тела (АВ)
2. Плавление (ВС — температура постоянна)
3. Нагрев жидкости (СD)
4. Кипение / испарение (DE — температура опять постоянна)
5. Нагрев пара (ЕF)

Далее начинается обратный процесс – охлаждение:

6. Охлаждение перегретого пара (F G) – температура уменьшается, но конденсация ещё не началась.
7. Конденсация пара (G H) – из-за выделения теплоты парообразования температура держится постоянной.
8. Охлаждение жидкости (H K).
9. Кристаллизация (K L) – температура постоянна, идёт переход жидкость → твёрдое.
10. Охлаждение твёрдого тела (L M).

Итак,

• участок K L соответствует кристаллизации;
• участок F G соответствует охлаждению пара.

Ответ
А (KL) – 1
Б (FG) – 2
