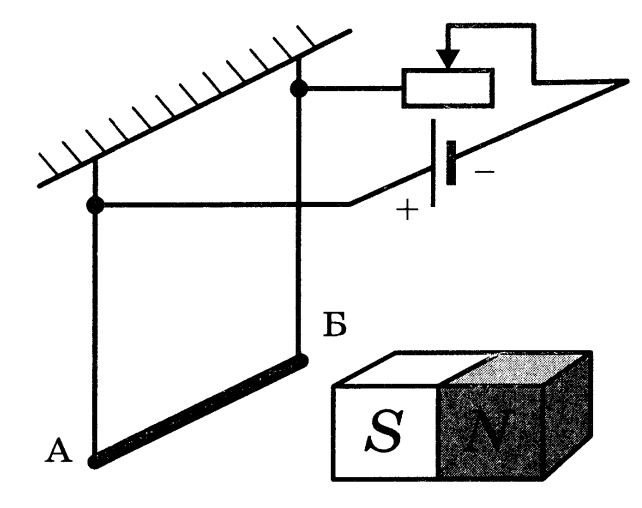

Задача 80260 14) Проводник AB подвешен на тонких...
Условие
Из приведённого ниже списка выберите все правильные утверждения, характеризующие данный процесс.
1) Сопротивление реостата увеличивается.
2) Линии индукции магнитного поля, созданного магнитом вблизи проводника AB, направлены влево.
3) Сила тока, протекающего через проводник AB, увеличивается.
4) Сила Ампера, действующая на проводник AB, увеличивается.
5) Сила натяжения проволочек, на которых подвешен проводник AB, уменьшается.
Ответ: _______________ .
Решение
1. На рисунке к цепи подключён реостат «по‐реостатному» – один вывод взят с
левого (постоянного) конца спирали, второй – со подвижного ползунка.
Если ползунок уходит вправо, то включённый в цепь участок проволочной
спирали («длина проволоки» в цепи) увеличивается, а значит возрастает
его сопротивление.
Следовательно, утверждение 1 верно.
2. В окрестности проводника находятся линии индукции поля
постоянного магнита. С севера они выходят, в южный полюс входят.
Так как рядом с проводником расположен южный полюс, линии
направлены к нему, т. е. вправо, а не влево.
Утверждение 2 ошибочно.
3. При увеличении сопротивления всей цепи (R ↑) сила тока по
закону Ома I = U/(R + r) уменьшается.
Утверждение 3 неверно.
4. Сила Ампера F = I B l sinα пропорциональна току.
Раз ток уменьшается, F тоже уменьшается, а не увеличивается.
Утверждение 4 неверно.
5. Проводник AB подвешен на двух тонких нитях. При наличии тока на
него действует сила Ампера, направленная перпендикулярно нитям.
Напряжение нитей определяется равнодействующей веса mg и силы
Ампера F:
T = ½√(mg)² + F². Если F уменьшается, то T тоже уменьшается.
Следовательно, при перемещении ползунка вправо натяжение нитей
становится меньше.
Утверждение 5 верно.
Правильные утверждения: 1, 5.
