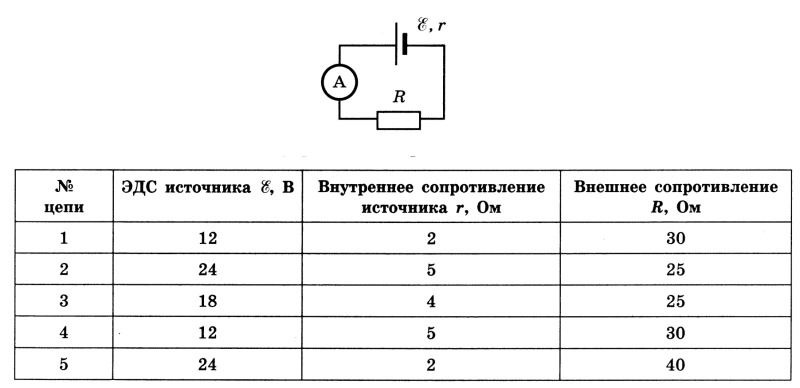

20) Ученик изучает законы постоянного тока. В его распоряжении имеются пять аналогичных электрических цепей (см. рисунок) с различными источниками и внешними сопротивлениями, характеристики которых указаны в таблице. Амперметры во всех пяти цепях одинаковы. Какие две цепи необходимо взять ученику для того, чтобы на опыте исследовать зависимость силы тока, протекающего в цепи, от внутреннего сопротивления источника?
физика 10-11 класс
94
Чтобы изучить, как сила тока I зависит от внутреннего сопротивления r, нужно во всех выбранных опытах сохранить неизменными другие величины, входящие в выражение
I = ε / (R + r),
то есть ЭДС ε и внешнее сопротивление R.
Из таблицы лишь две цепи имеют одинаковые ε и R, но разные r:
• цепь 1: ε = 12 В, R = 30 Ω, r = 2 Ω;
• цепь 4: ε = 12 В, R = 30 Ω, r = 5 Ω.
Следовательно, ученику следует выбрать цепи № 1 и № 4.
