Задача 7968 Идеальный раз в результате изобарного...

slava191

22 марта 2016 г.

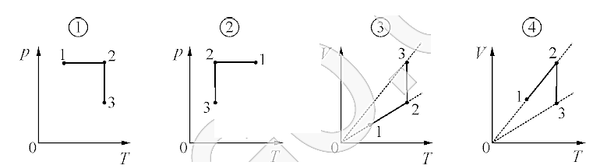

Идеальный раз в результате изобарного расширения перешел из состояния 1 в состояние 2, а затем, в результате изотермического сжатия – в состояние 3. На каком из следующих рисунков правильно изображены эти переходы?

Изобарный процесс p=const (V/T=const), при расширение объем увеличивается.
Изотермический процесс T=const, при сжатие объем уменьшается.

Подходит график под номером 4

Ответ: 4
