Задача 36864 В схеме на рисунке амперметр показывает...

vk311810196

10 мая 2019 г. в 11:45

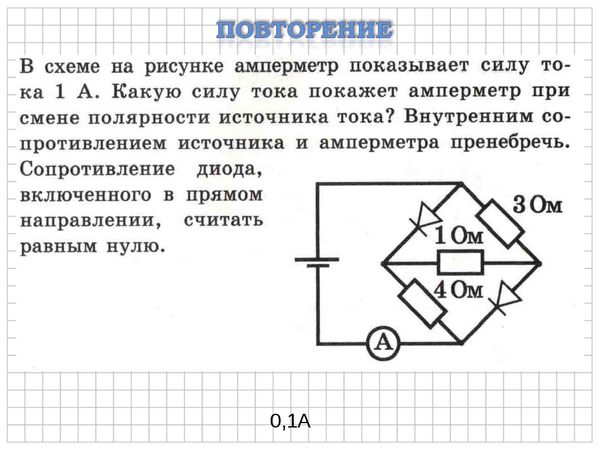

В схеме на рисунке амперметр показывает силу тока 1 А. Какую силу тока покажет амперметр при смене полярности источника тока? Внутренним сопротивлением источника тока и амперметра пренебречь. Сопротивление диода, включенного в прямом направлении, считать равным нулю.

vk201218220

10 мая 2019 г. в 13:37

В первом случае диоды можно просто "закоротить" и получить эквивалентную схему, состоящую из соединенных параллельно друг другу 3х резисторов. Их суммарное сопротивление R=12/19
Тогда Е=1·12/19=12/19
При смене полярности диоды можно исключить, их сопротивление бесконечно, на их месте по сути разрывы. Тогда эквивалентная схема – три последовательно включенных резистора, их суммарное сопротивление R'=8, а ток в цепи
I₂=E/R'=12/19·8
