Задача 12731 В схеме, изображённой на рисунке, ключ К...

Klklkl13

07.01.2017

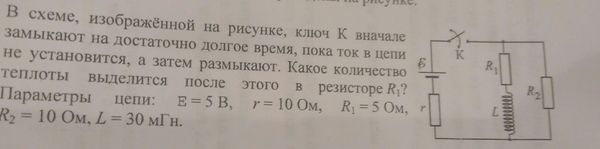

В схеме, изображённой на рисунке, ключ К вначале замыкают на достаточно долгое время, пока ток в цепи не установится, а затем размыкают. Какое количество теплоты выделится после этого в резисторе R1? Параметры цепи: Е = 5В, r= 10 Ом, R1 = 5 Ом, R2 = 10 Ом. L = 30 мГн.

slava191

08.01.2017

★

Пока ключ замкнут, через катушку протекает ток I = E/(r+R1)

Когда ключ разомкнут - начнутся электромагнитные колебания. Энергия запасенная в катушке индуктивности выделится на резисторах R1, r, R2 по формуле e = LI^2/2.

По закону Джоуля-Ленца, выделяемая в резисторе мощность пропорциональна его сопротивление, а это значит что на резистор R1 придется e_(R1) = (5/25)*e

Подставьте свои числа и посчитайте.
