ЗАДАЧА 6569 В идеальном колебательном контуре

УСЛОВИЕ:

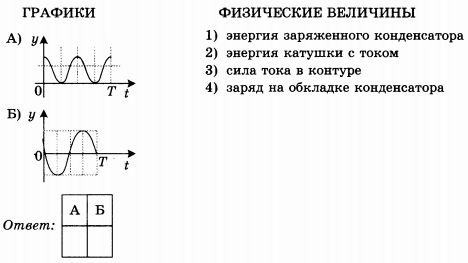

В идеальном колебательном контуре происходят электромагнитные колебания. В момент t = 0 заряд конденсатора максимален, а сила тока равна нулю. T — период колебаний. Графики А и Б представляют изменения физических величин, характеризующих электромагнитные колебания в контуре.

Установите соответствие между графиками и физическими величинами, зависимости которых от времени эти графики могут представлять.

К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.

Показать решение

РЕШЕНИЕ:

Соотнесём физические величины с графиками.
Энергия всегда неотрицательна, поэтому график Б) не может отражать значение энергии. Энергия конденсатора в начальный момент времени максимальна, а энергия катушки равна нулю, поэтому график A) — зависимость энергии заряженного конденсатора от времени.
Сила тока в контуре в начальный момент времени равна нулю, а заряд на обкладках конденсатора максимален, следовательно, график Б) — это график зависимости силы тока в контуре от времени.
ЕСТЬ ВОПРОСЫ?
НАШЛИ ОШИБКУ?
Сначала регистрация
Сначала регистрация

ОТВЕТ:

13
