В бланке ответов:
1) сделайте рисунок экспериментальной установки;
2) запишите формулу для расчёта коэффициента трения скольжения;
3) укажите результаты измерения веса каретки с грузами и силы трения скольжения при движении каретки с грузами по поверхности рейки;
4) запишите числовое значение коэффициента трения скольжения.
При выполнении задания используется комплект оборудования № 4 в следующем составе:
• каретка с крючком на нити;
• т - (100 ± 2) г;
• два груза массой по (100 ± 2) г;
• динамометр школьный с пределом измерения 4 Н (цена деления “ 0,1 Н);
• направляющая (коэффициент трения каретки по направляющей приблизительно равен 0,20 ± 0,05).
Внимание! При замене какого-либо элемента оборудования на аналогичное с другими характеристиками необходимо внести соответствующие изменения в образец выполнения задания.
Образец возможного выполнения

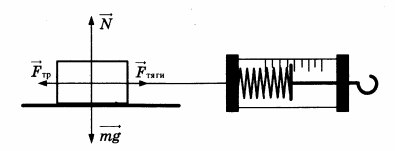

1) Схема экспериментальной установки(рисунок)
2)Fтяг = Fтр (при равномерном движении).
Fтр=мN; N = P = mg, следовательно, Fтр = мP, следовательно, м = Fтяги/P
3) Fтяг = 0,6 Н; Р = 3,0 Н.
4) м~ 0,2.
Ответ: 0.2
